一、概述

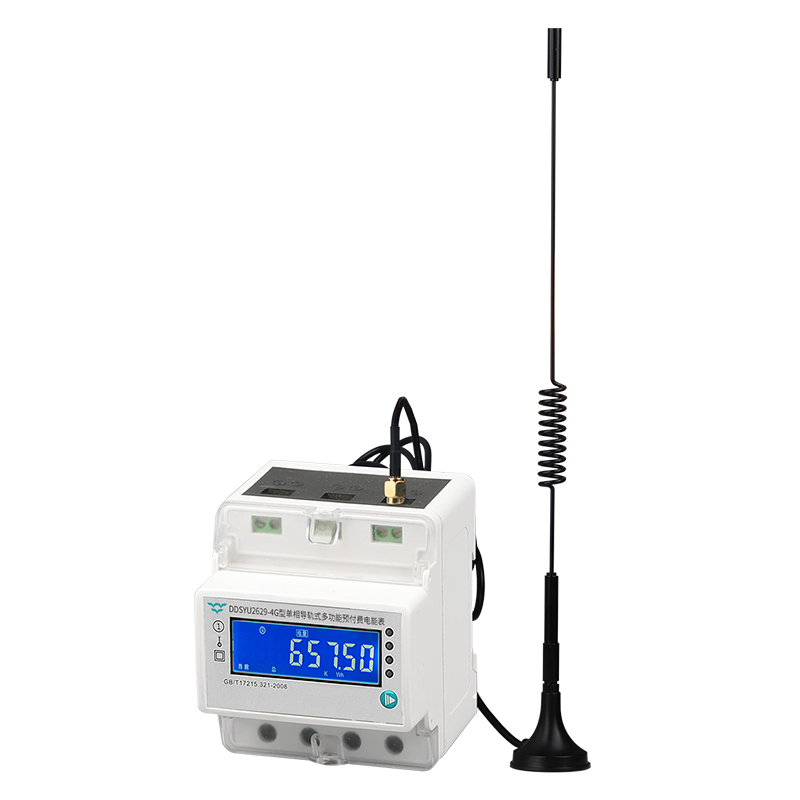

4G多功能电力仪表(导轨式)是本公司集多年的电表设计经验，所推出的新一代微型电能表。

该电能表采用LCD显示，具有电能脉冲输出功能；通过4G无线与云端上位机进行数据交换，极大地方便了用电自动化管理。

该电能表具有体积小、精度高、可靠性好、安装方便等优点，性能指标符合国际 GB/T17215 、GB/T17883 和电力行业 DL/T614 对电能表的各项技术要求。

二、产品规格

三、技术参数

*备注：高配型仪表配备RS485数字通讯，电能有、无功脉冲，复费率分时计费，秒脉冲时钟校准。标 配型仪表配备RS485数字通讯，电能有、无功脉冲。经济型仪表配备电能有、无功脉冲。

四、外形及尺寸

五、功能说明

计量：

●三相导轨表可进行正、反向有功电能，输入、输出无功电能的计量，同时可测量A、 B 、C三相电压，三相电流，各相和总有功功率、无功功率、功率因素及电网频率，并具有 最大需量记录功能。

时钟及时段费率：

●时钟误差在0.5s/天以内，具有日历、计时和闰年自动切换功能。

显示：

●经济型只有显示有功总电能。

●标准型具有数据轮显和数据键显功能，可通过面板上的按键查询电压、电流、功率因 数、频率、有功功率、无功功率、正反向有功电能、正反向无功电能，若8秒内无按键按下， 自动切换轮显状态，轮显时间为4s。

● 高配型除具备标准型所有功能外还可显示U 、I 、P 、Q的最大需量，及有无功电能正 反向的的尖、峰、平、谷总电量。

●有、无功电能脉冲输出，用于校表、远程电能采集。  无源光电隔离型输出端口，脉 冲宽度：80ms  ±20ms 。

●通信接口：RS485，4G无线通讯

●通信协议： MODBUS   -RTU(其他可定制)

●通信速率： 9600bps (默认)、 38400bps、19200bps、4800bps、2400bps、1200bps 可选

编程功能：

●电表地址设置

●时间日期设置

●费率试单设置(复费率)

●电量底数清零设置

抄表和电能管理功能：

●通过 RS485 组成远程自动抄表，实现电能的智能化管理。
