一、概述
彩屏多功能智能仪表是一种具有可编程测量，显示、谐波电能质量分析，数字通讯和电能脉冲输出等功能的多功能电力监测设备，能够完成电量测量，电能计量、数据显示、采集传输。可广泛应用变电站自动化，配电自动化、智能建筑、企业内部电能测量、管理、考核测量精度为0.5S级，实现LCD现场显示和远程RS-485数字通讯接口，采用MODBUS-RTU，DL-T645双通讯协议。
|
外形代号 |
名称 |
测量 |
显示 |
标配功能 |
选配功能（可组合） |
|
96方形 |
彩屏多功能智能仪表 |
三相：U、I、P、Q、 EP+、EP-、EQ+、 EQ-、VA、Fr、PF或部分参数 |
LCD分页显示 |
1路Rs485通讯、 2路电能脉冲输出 |
4DI、4DO、4AO。 复费率（标配） 第二路Rs485通讯 以太网通讯 WiFi通讯 四路测温（选配） |
二、技术参数
| 性能 | 参数 | ||
|
输 入 测 量 显 示 |
网格 | 三相三线、三相四线 | |
| 电压 | 额定值 | AC 100V、400V（订货时请说明） | |
| 过负荷 | 持续：1.2倍 瞬时：10倍/10s | ||
| 功 耗 | <1VA（每相） | ||
| 阻 抗 | >500KΩ | ||
| 精 度 | RMS测量，精度等级0.2级 | ||
| 电流 | 额定值 | AC 1A、5A(订货时请说明) | |
| 过负载 | 持续：1.2倍 瞬时：10倍/10s | ||
| 功 耗 | <0.4VA（每相） | ||
| 阻 抗 | <2mΩ | ||
| 精 度 | RMS测量，精度等级0.2级 | ||
| 频 率 | 45~60Hz | ||
| 功 率 | 视在功率，有功精度0.5S级，无功精度2级 | ||
| 电 能 | 四象限计量，有功精度0.5S级，无功精度2级 | ||
| 谐 波 | 总谐波含量2-63次 | ||
| 电源 | 工作范围 | AC/DC85~270V | |
| 功 耗 | ≤5VA | ||
| 输出 | 数字通讯 | RS-485接口、MODBUS-RTU、DL-T645协议 | |
| 脉冲输出 | 2路电能脉冲输出，脉冲常数:5000imp/kWh | ||
| 环境 | 工作环境 | -10~55℃ | |
| 储存环境 | -20~75℃ | ||
| 安全 | 耐 压 | 输入/电源>2kV，输入/输出>2kV，电源/输出>1kV | |
| 绝 缘 | 输入、输出、电源对机壳>50MΩ | ||
| 电能测量范围 | 有功无功电度测量范围0~99999999M，超过此数值后需手动清零。 | ||

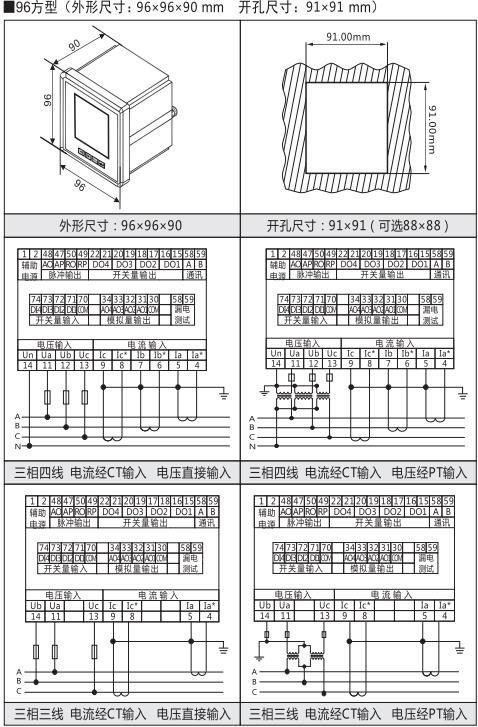

三、尺寸图
