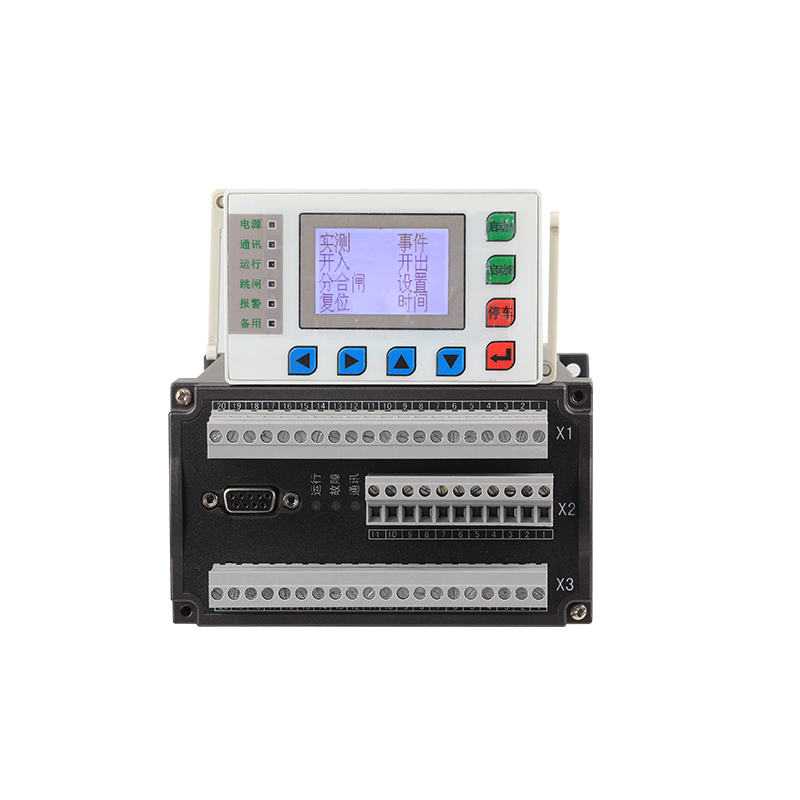

一、概述
智能型马达保护器，所有部件采用工业级，完全按工业标准设计。适 用于额定电压为 AC 690V、额定电流为 AC 800A、额定频率为 50/60Hz 的 电动机。它具有抗干扰能力强、工作稳定可靠、精度高、保护参数设定简 单方便。
智能型马达保护器采用模块化的产品结构形式，包括主体（信号检测、 保护控制功能模块）、显示模块。根据需要选配智能型马达保护器的功能 模块或附件，与接触器、电动机起动器等电器元件构成电动机控制保护单 元，有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通 信等功能。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。 具有启动时速断保护，启动后速断保护，堵转保护，过欠压，过载、欠载、 缺相、堵转、漏电、过欠频，及三相电路不平衡保护，可记录 50 条最近 发生的 SOE 事件。本机具有 RS-485 远程通讯接口，支持 MODBUS-RTU 协 议和模拟量 4~20mA 输出接口，方便的和 PLC、DCS 及后台机组成网络系统。 通过后台对电动机运行状态监视和历史数据查询。
二、技术参数
| 项 目 | 参 数 | |
| 测量 | 电压测量范围 | 5%～120%Ue，精度：0.5% |
| 电流测量范围 | 5%～1200%Le，精度：0.5% | |
| 有功功率 | 0～999.999KW，精度：1% | |
| 无功功率 | 0～999.999KVar，精度：1% | |
| 视在功率 | 0～999.999KVA，精度：1% | |
| 频率 | 45Hz～65Hz，精度：±0.02Hz | |
| 有功电度 | 0～99999999.9KW，精度：2% | |
| 无功电度 | 0～99999999.9Kvar，精度：2% | |
| 保护 | 电压保护范围 | 0~1.2 Ue |
| 电流保护范围 | 0～12 Ie | |
| 动作值精度 | 3% | |
| 时间精度 | 定时限（<3%或 80ms），反时限（<5%） | |
| 精度 | 范围 | 4~20mA |
| 负载 | ≤500ohm | |
| 精度 | 0.50% | |
| DI输入 | 光电隔离 | 隔离电压 5000Vac rms |
| 供电 | 外接无源干接点（内部供电） | |
| DO输出 | 输出形式 | 机械式触点,合闸及报警（常开）,跳闸（常开） |
| 触电最大接触电阻 | 30mΩ/1A | |
| 最大允通电压 | 250Vac/dc | |
| 最大允通电流（阻性） | 5A/250Vac | |
| 环境 | 工作温度 | -10~60℃ |
| 存储温度 | -20~70℃ | |
| 工作湿度 | 5%-95%RH 无凝露 | |
| 面板防护等级 | IP54 | |
| 工作电源 | 85~400VAC、100V~560VDC | |
| 功耗 | 10W | |

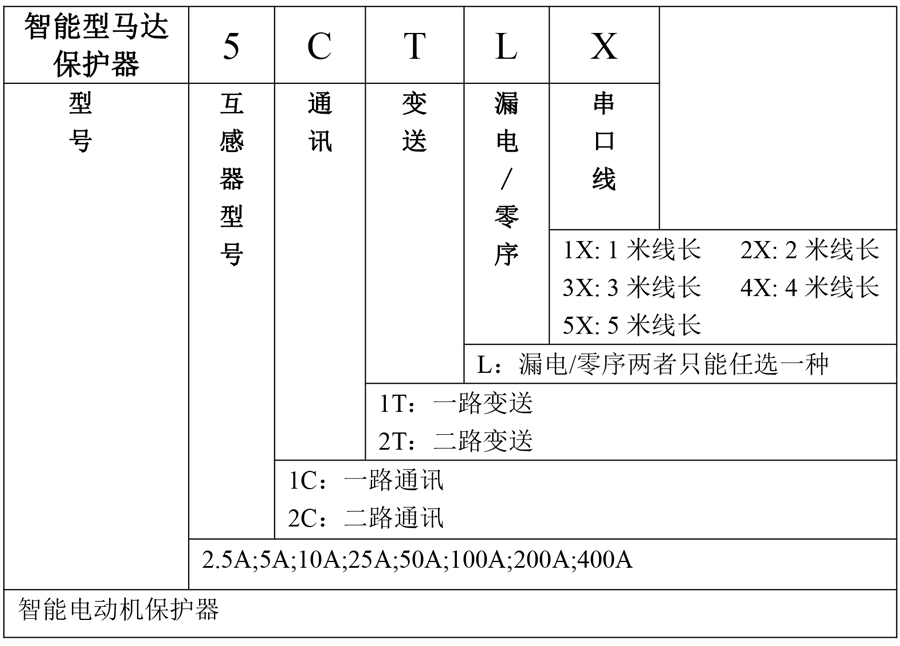

三、产品型号定义

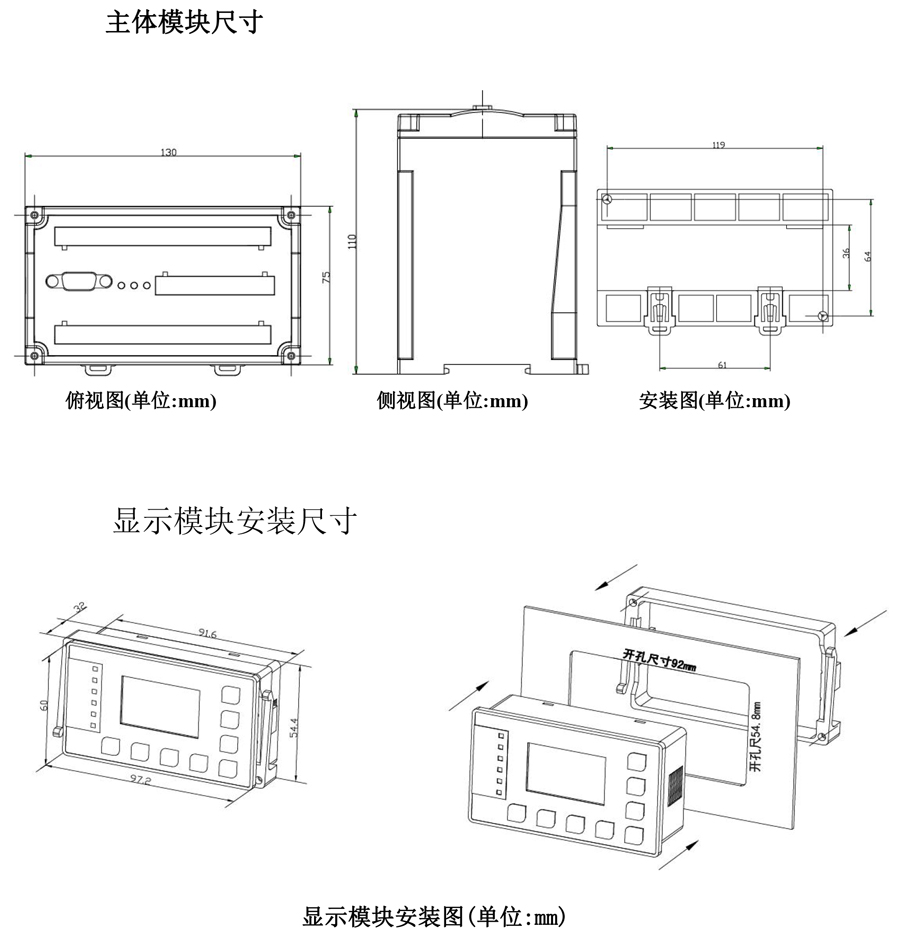

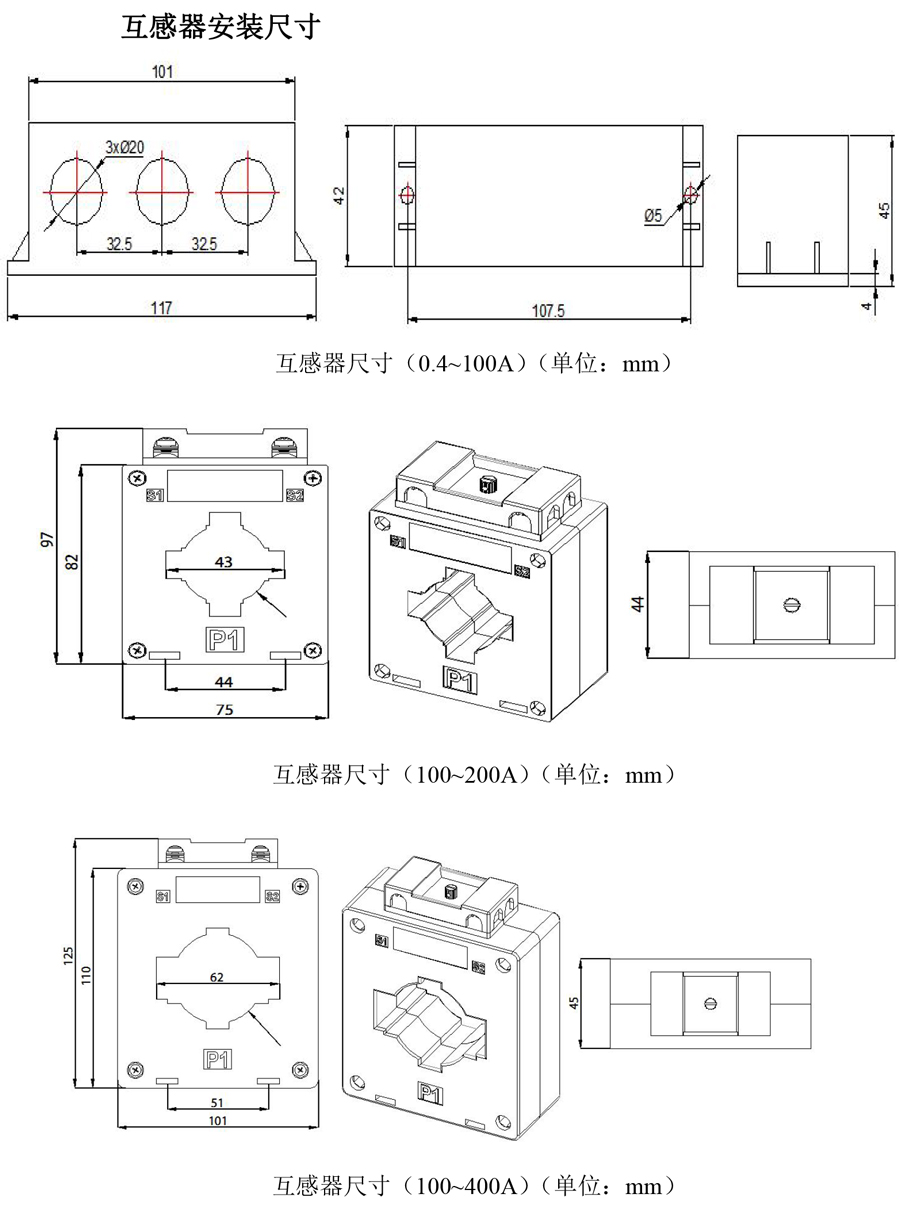

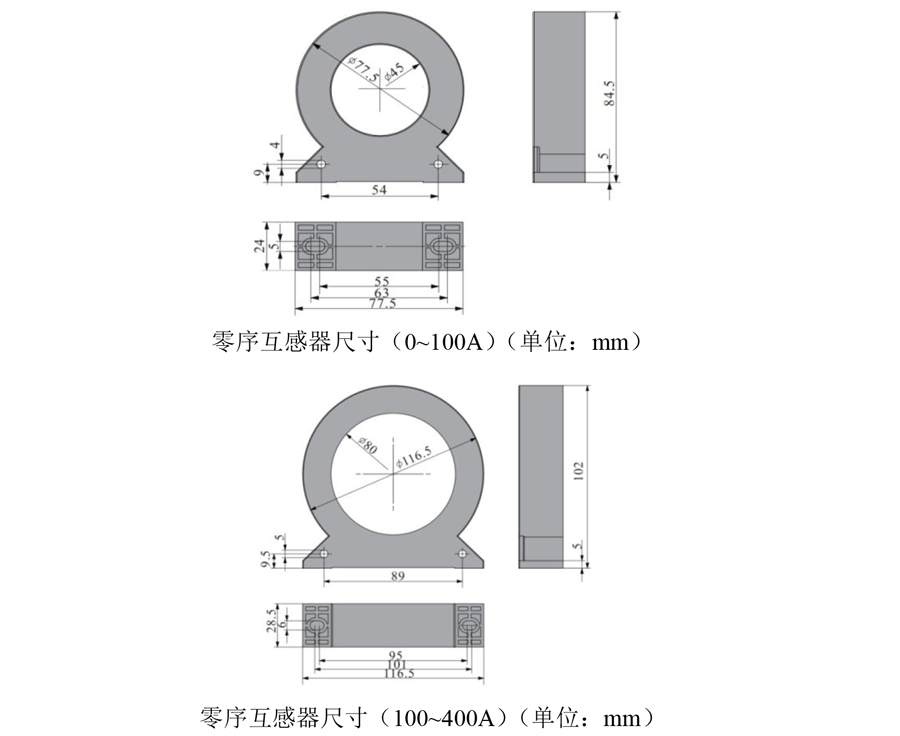

四、产品尺寸
