一、概述

智能型马达保护器采用最新的 DSP 数字运算内核和 24 位高精度 AD 采样，具有抗干扰能力强、 采样精度高、报警/故障判断准确、工作稳定可靠、体积小巧、中文菜单、易操作、网络化等优点。 具有一般交流电动机所需的多种保护功能、晃电自启动功能和直接起动控制功能。正常运行时 LCD 中文液晶显示屏，清晰、直观的指示电动机的运行状态及工作电流和电压；报警或故障保护动作后， 显示界面自动点亮背光并显示报警/故障信息，方便现场维护人员查找事故原因，以便快速的对设备 作检查维修。产品具有 RS485 远程通讯接口、直流 4～20mA 模拟量输出，方便与 PCL、DCS 等组成网 络系统，实现电动机运行的远程监控。

二、特点

1、 壳体采用 100%纯 PC+ABS 工程塑料，耐候性强；

2、 面框尺寸 96×48mm，盘面安装密度高，适合各种抽屉柜；

3、 LCD 高清中文液晶显示屏，视角更宽、显示更直观、按键操作更方便；

4、 具有堵转、起动超时、过载、过流、欠载、缺相、零序、tE 时间、过压、欠压等保护功能，保 护定值和时间单独设定；

5、 独特的“抗晃电”即晃电自启动功能，适于连续运行要求较高的设备，在短时停电后按设定时 间自动重起动；

6、 非纯保护时，具有直接起动控制功能，可选择脉冲控制起动和电平控制起动；

7、 电流、电压测量精度为 1 级，量程范围覆盖电动机起动电流范围且线性度好；

8、 电动机保护等级为 5 级，满足国家继电保护要求，保护可靠动作、无误动、拒动；

9、 零序电流采样三相电流矢量算法，无外接零序电流互感器；

10、集多种功能于一体，具有电流表、电压表、热继电器和时间继电器等功能；

11、直流 4～20mA 的模拟量输出，可设置对应电动机三相电流、零序电流、三相线电压；

12、具有 RS485 通讯接口，采样标准 Modbus-RTU 从站规约，方便与自控系统联网。

三、技术参数

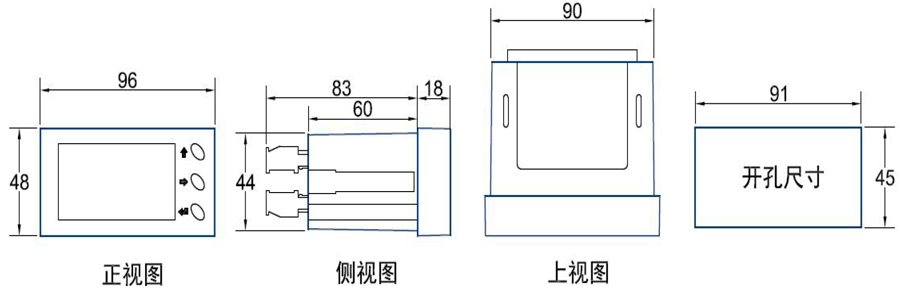

四、产品尺寸
