一、概述

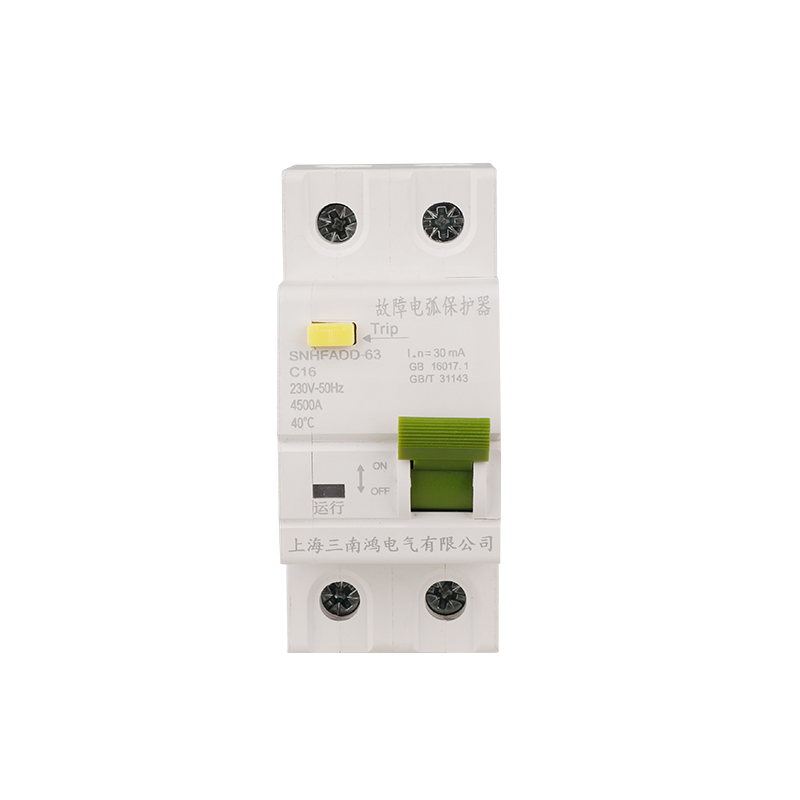

AFDD-63故障电弧断路器(Arc Fault Circuit Breaker,简称AFCI，也称AFDD故障电弧探测器)技术是一项最新的电路保护产品，其主要功能是检测和辨别危险的接地电弧故障、并联电弧故障和串联电弧故障，并及时驱动使电流断开的装置动作避免发生电气火灾。发生电弧故障时，由于电流强度较小，低于电力系统特别是低压配电领域广泛安装的过电流保护的设定值，在配电线路终端安装AFCI故障电弧断路器能及时发现电弧并切断电路，有效减小电弧造成损失的措施。
AFDD故障电弧断路器是一种智能化的电路保护器，MCB和RCCB一体化设计，它可以检测和识别线路中的故障电弧和正常工作的电弧。预防电气线路中接触不良、绝缘不良等故障电弧引起的火灾隐患。集故障电弧保护、过载保护、短路保护、过压保护、浪涌抑制、漏电保护于一体。

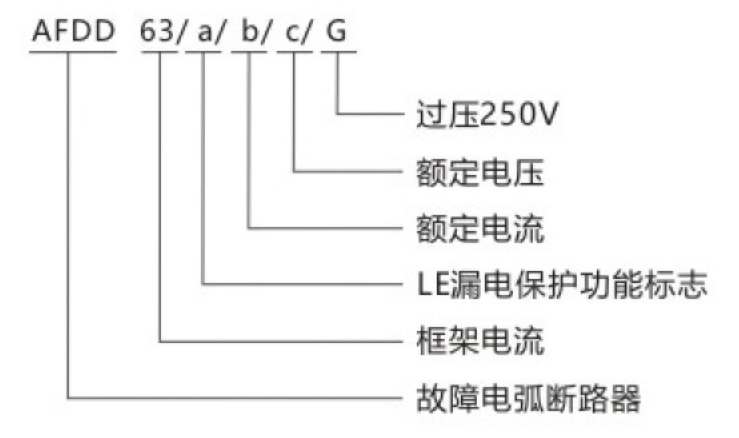

二、型号及其含义
三、主要技术参数
| 符合标准 | IEC/EN62606,IEC/EN61009,GB/T31143-2014,GB14048.2 | |
| 额定工作电压 | AC 230V/AC 110V | |
| 额定频率 | 50Hz/60Hz | |
| 额定电流(In) | 6,10,16,20,25,32,40,50,63A | |
| 极数 | 1P/2P | |
| 额定冲击耐受电压Uimp | 4KV | |
| 额定短路分段能力 | 4.5KA | |
| 额定脱扣电流In | 10mA~50mA可调 | |
| 额定不脱扣电流Ino | 0.5ln | |
| 脱扣曲线 | 0.5ln | |
| 动作类型 | 瞬时，延时，带选择性 | |
| 漏电类型 | AC, A | |
| 过电压可调范围 | 250-280V | |
| 欠电压可调范围 | 180-120V | |
| 通讯方式 | RF2.4G CAN BUS | |
| 基本保护功能 | 能及时切断负载供电线路中产生短路、过载、电弧及漏电故障电源具有LED状态指示灯、故障记忆、负载(>2A时)LED指示功能漏电警示功能能够实现无线组网及电能管理功能 | |
| 其他功能特性 | 电气寿命 | ≥3000操作周期 |
| 寿命 | 机械寿命 | ≥10000操作周期 |
| 防护等级 | IP20 | |
| 防护等级(配电箱内) | IP40 | |
| 运行温度 | -20℃~+45℃ | |
| 储存于运输温度 | -35℃~+ 60℃ | |
| 端子接线能力 | 1-25mm² | |
●电气火灾防护设备，符合IEC/EN-62606,GB/T31143-2014;
●RCBO与线电压无关，符合IEC/EN61009,GB14048.2;
●2极/1P+N:左边L端受到保护: ·N极右侧安装可选;
●LED灯(绿灯/红灯/黄灯)指示:过载，电，过压，欠压，短路，AFDD故障电弧报警;
●LED灯(绿灯(运行及通讯)/黄灯(过压，欠压，过载)/红灯(漏电报警，故障电弧报警))指示;
●可安装在标准的母排上;
●上下两侧双用途端子(提升式/开口式);
●母线定位任选的上方或下方;
●安装于母排时段子空间大，可以独立拆出;
●安全连接指示;
●颜色切换开关(MCB组件)指示的额定电流大小;
●完善的配件适用于后续的安装;
●每年必须按一次测试键“T“
必须以可证明的方式将该职责要求通知系统操作员。在特殊条件下(例如，在潮湿和/或干燥环境，污染和/或腐蚀性条件下的环境，温度波动大的环境，由于开关设备和/或大气放电、手提设备等而导致过电压风险的装置)，建议每月测试一次。如果红色和黄色LED交替闪烁，则需要进一步测试;
●按下测试键“T”，仅仅用于RCD的功能测试。此测试并不测量接地电阻(RE)，也不进行接地导线条件冗余的检查，这些试验都必须 另行单独实施;
●A型号:防护特殊形式的非平滑式的脉动直流剩余电流;
●Li/A，防护特殊形式的非平滑式的脉动直流剩余电流，有一定的延时，可有效防止意外跳闸。

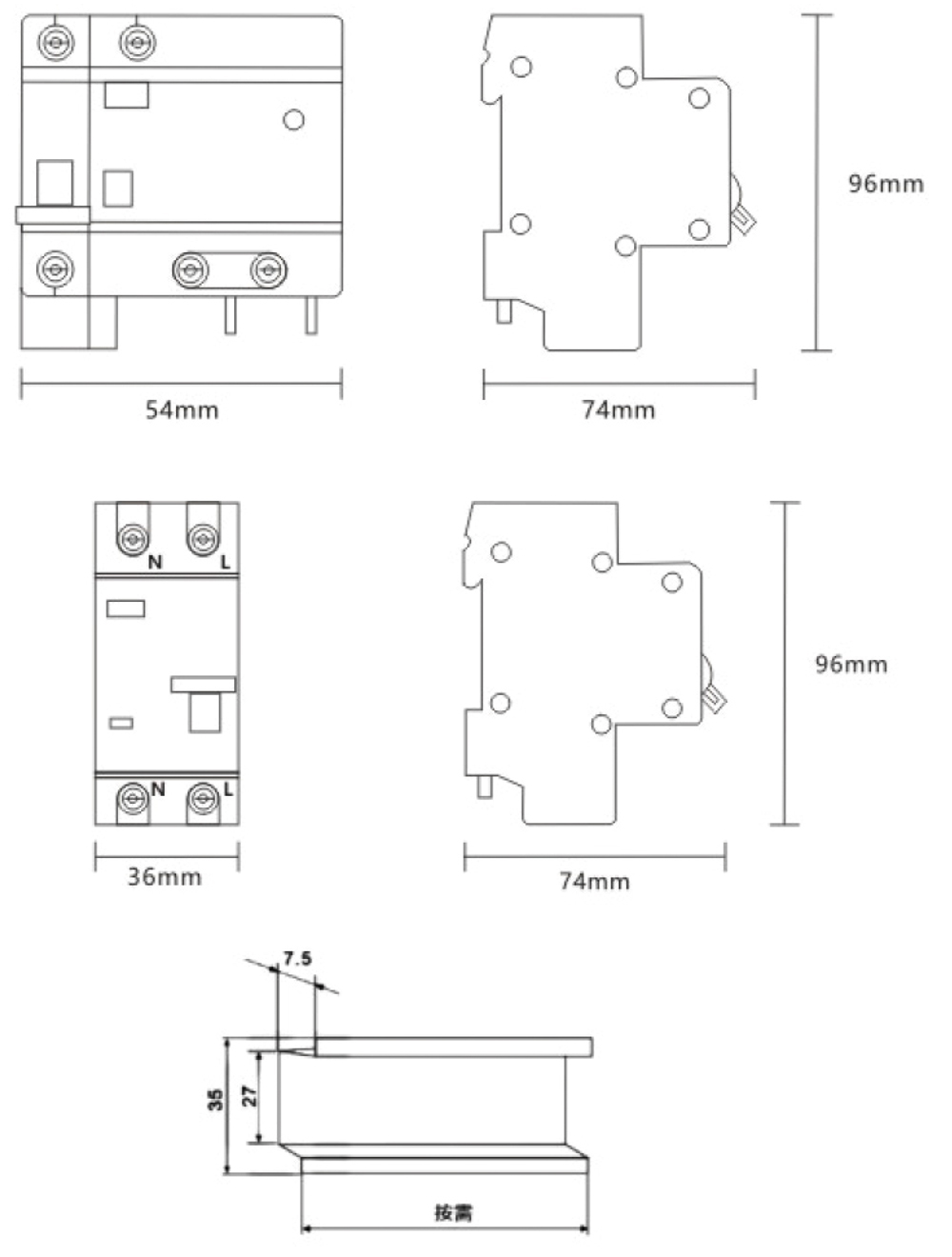

四、外形及安装尺寸
