一、功能特点
该表采用大屏幕液晶显示，该表带有RS485（通讯协议MODBUS-RTU）远程抄表功能，能精确地计量有功电能.。该表型根据国家标准GB/T17215.321-2008《１级和２级静止式交流有功电度表 》、国际IEC62053-21 设计，采用先进的超低功耗大规模集成电路技术及 SMT 工艺制造的高新技术产品，关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和寿命。
产品电路计量部分采用专用计量芯片，高可靠、高精度准确计量有功电能。产品采用线性电源供电方式，计量芯片分别将电能分别转换为脉冲，微处理器完成电能采集，功率计算、电能脉冲输出, LCD显示处理等功能。数据安全性上采用冗余设计，数据采用多重备份，确保计量数据可靠。
二、技术参数
| 型号 | DDS (LCD显示) |
| 参比电压 (Un) | 220V |
| 工作电压 | 181/279V AC (3~) |
| 额定电流 (Ib) | 5A 10A 15A 20A 30A |
| 最大电流 (Imax) | 20A 40A 60A 80A 100A |
| 起动电流 | ≤0.004b（直接接入） |
| 耐受超载电流 | 30Imax 0.01s |
| 工作频率 | 50Hz±10% |
| 内部功耗 | ≤2W / 10VA |
| 脉冲常数 | 1000imp |
| RS485端口 | 4(A)和5（B） |
| 数据储存时间 | >20 年 |

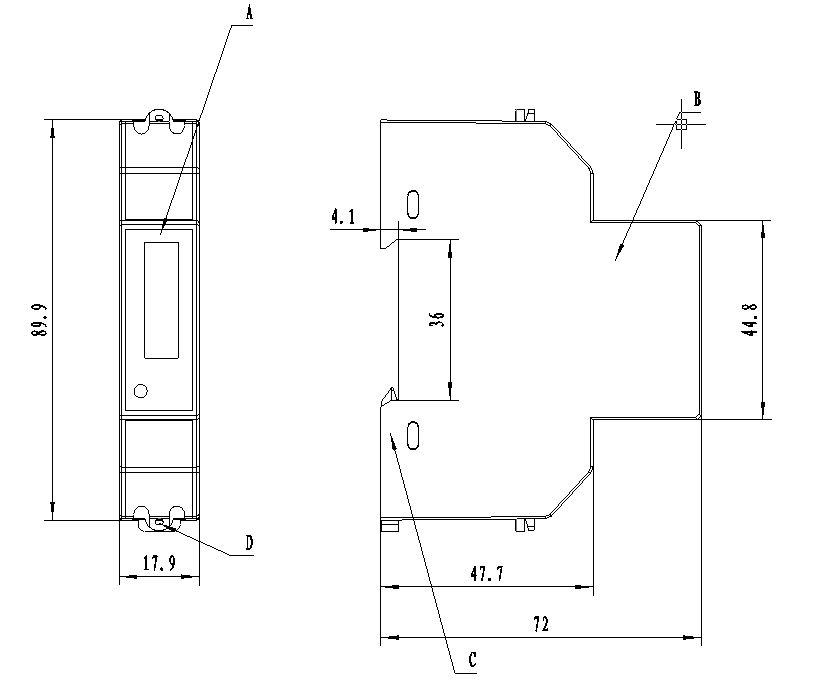

三、产品尺寸
