一、 概述

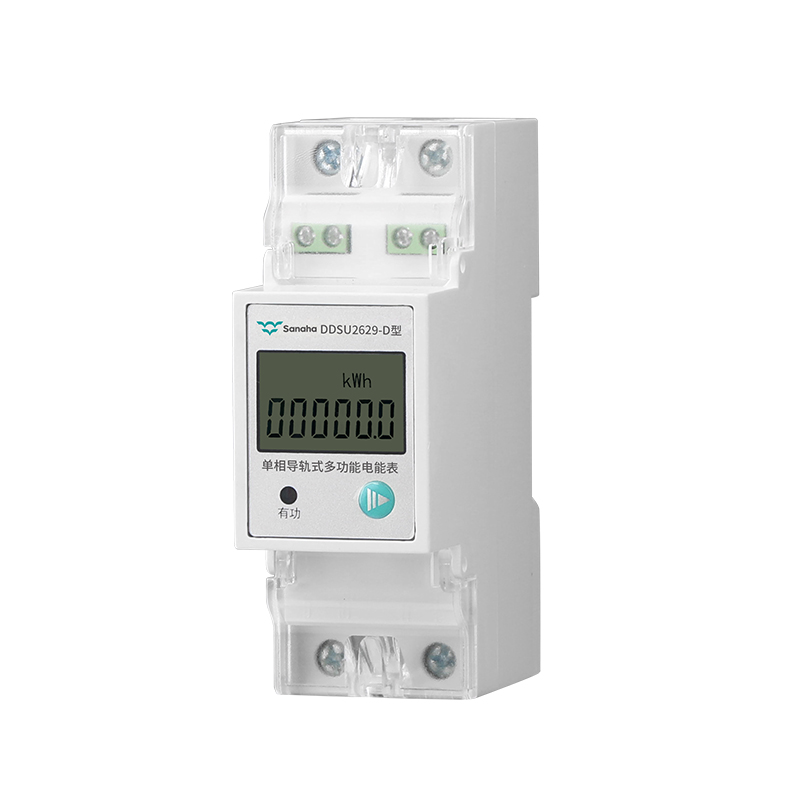

导轨式多功能电力仪表是本公司集多年的电表设计经验，所推出的新一代微型导轨式电能表。该仪表采用LCD显示，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换，极大地方便了用电自动化管理。该仪表具有体积小、精度高、可靠性好、安装方便等优点、性能指标符合国际GB/T17215、GB/T17883和电力行业DL/T614对仪表的各项技术要求。
二、 主要功能
|
名称 |
说明 |
配置 |
|
参数测量 |
U、I、P、F等 |
标配 |
|
电能计量 |
有功电能计量 |
|
|
显示 |
6位段码LCD分页轮显 |
|
|
通信 |
RS485接口Modbus-RTU、DLT645-2007协议 |
选配 |
三、 技术参数
|
项目 |
技术指标 |
|
电能精度等级 |
1.0级 |
|
电能计量范围 |
0~99999.9KWh |
|
额定电压 |
AC 220V |
|
电流规格 |
5(20)A、10(40)A、15(60)A |
|
工作电压 |
正常：0.9~1.1Un 极限：0.7~1.2Un |
|
参比频率 |
45~65Hz |
|
启动电流 |
0.004Ib |
|
功耗 |
≤5VA |
|
脉冲输出 |
脉冲宽度：80±20ms 光耦隔离输出 |
|
数字通讯 |
RS485接口，Modbus RTU 或DLT645-2007协议 |
|
温度范围 |
-10℃~+55℃ |
|
相对湿度 |
≤95%无凝露 |
|
外形尺寸 |
36x100x66 |
四、 产品规格
|
产品系列 |
精度等级 |
额定电压 |
电流规格 |
脉冲常数 |
|
导轨式单相多功能电能表 |
1.0 |
AC 220V |
5(20A) |
1600imp/kwh |
|
10(40)A |
||||
|
15(60)A |
