一、概述

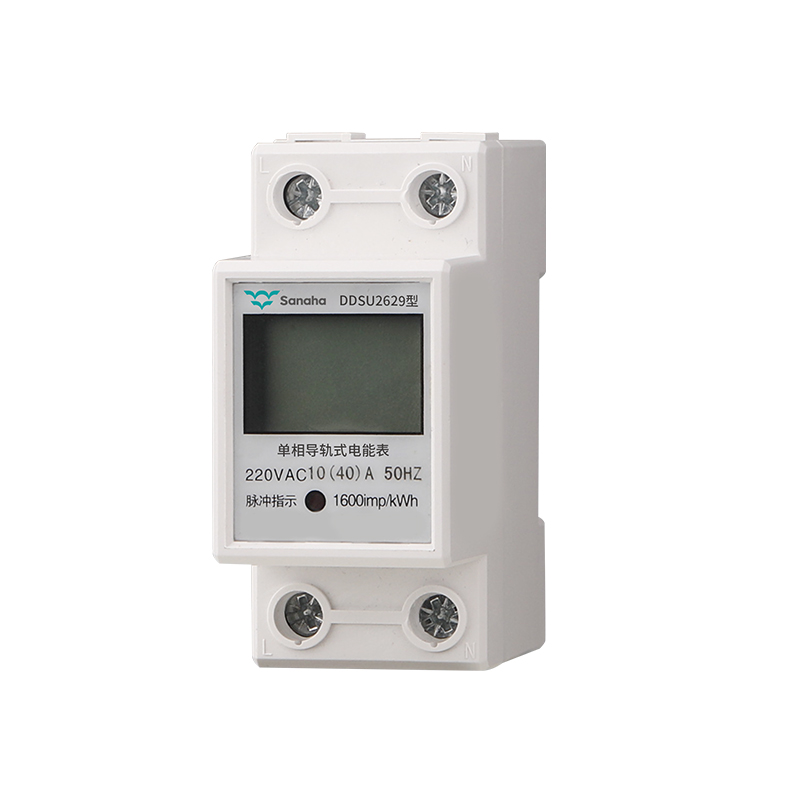

单相电子式电测模块是我厂最新产品，用于测量额定频率为50Hz，额定电压220V单相交流有功电测模块。

●该产品采用计量电能专用大规模集成电路和SMT技术，以确保计量精度和可靠性。

●电压信号供电，不需要辅助电源。

●掉电保存电能累计值。

●外形美观小巧，重量轻，性能优良可靠。

●5+1位宽温型LCD显示

●35mm标准导轨安装方式

●整机功耗小于2W/5VA

二、规格

三、主要机构及工作原理

用户消耗的电能，通过分压器，分流器上的信号进行取样送到放大和乘法器电路，乘积信号经过积分和V/F变换,经逻辑分频电路输出,驱动LED显示器计量电能。

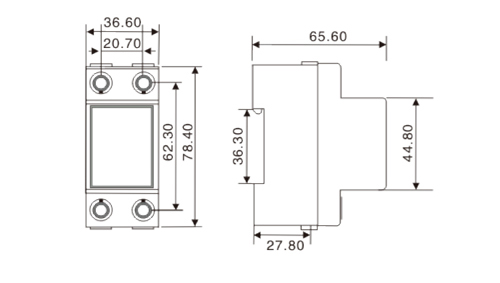

四、产品尺寸
