一、功能说明

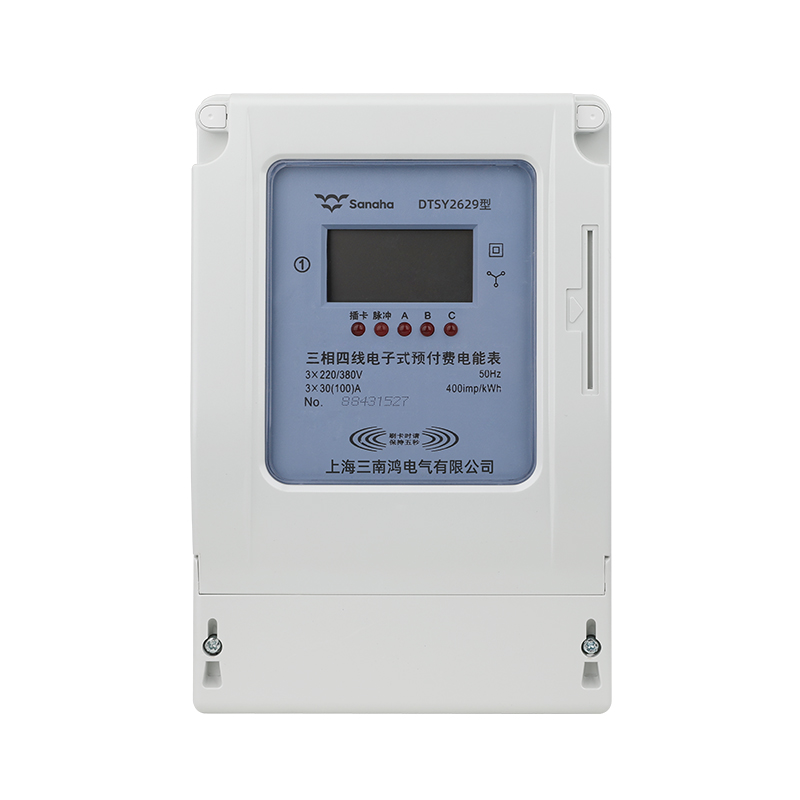

●液晶卡表。

●表不带红外485通讯功能。

●显示项确定,及插某些卡时,要显示特定的数据时,要确定说明。

1、电表上电显示：

上电时轮显一圈数据:全显,常数,表通讯地址,台区号，CT倍率，表累计总电量，转平时正常轮显1。

2、用户还没插卡送电时，平时正常轮显1:

显示========,表通讯地址,台区号，CT倍率和表累计总电量,表示无人用电,处于待机状态,等待用户插卡用电.

3、用户插卡送电后，平时正常轮显2:

用户编号，卡剩余电量，卡本次用电量,卡总用电量。

4、轮显一项时间为5秒.

显示各电量提示符:表累计总电量:总电量,无人用电时显示, 卡剩余电量:剩余电量, 卡本次用电量:电量,用户用电时先显示卡本次用电量再显示卡总用电量, 卡总用电量:电量. 电量显示为6位整数,2位小数

5、插入超级清零卡显示(所有数据进行初始化操作)

全显，转正常运行显示1

6、插入测试卡显示:

轮显当前功率,剩余电量数据（递减）,直到再次插入任一IC卡后, 退出测试状态转转正常运行显示1显示, 如果中间下电了,再上电就不用恢复成此显示状态,按正常复位.

7、插入查询卡显示:

显示用户编号,常数,限容功率, 台区号，CT倍率，表累计总电量,转平时正常轮显1或2.查询卡能重复使用,保留最后一次数据,覆盖前面老数据.

8 、插入继电器卡和管理卡显示

如果是断开继电器显示拉闸OFF（反之合闸就显示ON），转转平时正常轮显1 或

9、插入台区卡显示

显示台区号，CT倍率，转平时正常轮显1。

10、插入台区清零卡显示

显示CLR，转平时正常轮显1。

11、插入用户卡，补卡显示

转平时正常轮显2。

12、插卡数据错误显示

显示Error=N，N为错误号,转平时正常轮显1或2。

●2个指示灯为脉冲灯和拉闸灯。

●用户卡中，有10次连插计数功能,不用.

●用户卡送电后，中间如果连续N分钟不用电没计量，则拉闸断电，用户信息自动转存到电表，允许其它用户插卡送电工作。保存的电表信息允许取回，最多保存10个用户数据(10个数量根据存储器待定).此功能可以进行开启和关闭,连续N分钟时间可以设置(00分时此功能关闭,05,10,15,25,30可选,16进制),在台区卡中进行设置.不用电判断方法,以连续N分钟如果0.01度电都没有,则判断为不用电.

●用户卡送电后,数据读到电表,同时用户卡上电量数据不变,设置用户数据在表上标识,及其它操作,3秒种左右后合闸动作,即卡上数据处理后进行动作.取电插卡时, 先电表上数据返写到用户卡和设置用户数据在卡上标识后,再马上进行拉闸断电.

●用户卡上多余脉冲数要进行存储,保证计量准确.

●电量显示存储为6+2.,2位小数电量. 电表累计总电量,卡总用电量,卡本次用电量没有负电量,第6位整数确保为0. 剩余电量数据为5+2,最高的4个位为BIT 1000时,表示负电量,防止继电器坏了,电量不能为负不能计量了.比如高到低4字节电量为0X81 0X23 0X45 0X67,表示电量为-12345.67.购电时要考虑负的剩余电量. 总用电量增加1字节多余脉冲数. 由于电表包括CT倍率,电表走字0.01进行一次结算后,当剩余电量小于0.01*CT时,电表就直接进行拉闸断电不允许用电. 电表累计总电量不包括CT倍率,这样和计度器电量能一致,卡总用电量、卡本次用电量和剩余电量都包含CT倍率. 用户卡送电后,合闸工作了,如果此时电表停电,则要把在用的用户信息保存到电表里,电表上电后进入无人用状态,只有用户卡取电,再送电才能工作.

●不允许透支. 电表限容断电功能通过售电系统进行设置, 超限60秒，实施拉闸断电保护,180秒后自动恢复,不能插用户卡进行恢复.限容功率默认可以定为120%IMAX*UN.台区卡进行设置电表.

●如果用户送电后,没取电前,就拿卡到供电局买电,卡上数据标示为用户数据在电表上,则售电系统不允许买电,必须取电才允许买.

●电表上的累计总电量也不包括CT倍率,用户的卡总用电量和卡剩余电量为经过CT倍率计算后的值.

●电表上对连续N分钟连续不用电的用户,自动进行转存,使电表允许其它用户插卡用电,转存的数据允许原用户插卡进行取回用户电量数据.由于电表存储器为24LC02,转存容量有限,最多允许存10个用户数据.当数据转存10户后,不允许再转存,只能电表待机时也不能再允许新用户用电.

●错误提示代码:

Err=0,表示写卡错误

Err=1,表示起始码和结束码错.

Err=2,表示验证码错.

Err=3,表示校验和错.

Err=4,表示密码和数据非法错.

Err=5,表示密码错.

Err=6, 表示台区不对等非法情况.

Err=7,表示表上转存用户数已达到10个最多,不允许再继续其它用户用电出错.

Err=8,表示用户电量数据不在卡上,也不在本电表上,即电量数据在其它表上没有取回.

Err=9,表示电表上有用户正在使用,不允许用电.

Err=10, 次数错

Err=11,表示有用户在用电

Err=12,表示有用户数据转存着时,不允许清零

Err=13,表示明码临时数据错

Err=14,表示管理卡后，不允许用此电表

Err=15,表示台区号已设置，不能再设置，必须先清零才能设置

Err=16，表示读写卡错.

Err=17，表示CRC校验错.

Err=18，表示公司代码错.

二、卡类型

1.总清零卡

2.测试卡

3.查询卡

4.继电器卡

5.内部卡

6.台区卡

7. 台区清零卡

8.用户卡

9.补卡

10.常数卡

11.芯片卡

三、电表数据项

默认不带通讯,公用表没有必要带通讯，增加密码，初始密码为000000，编程不带编程允许
