一、用途、特点和适应范围

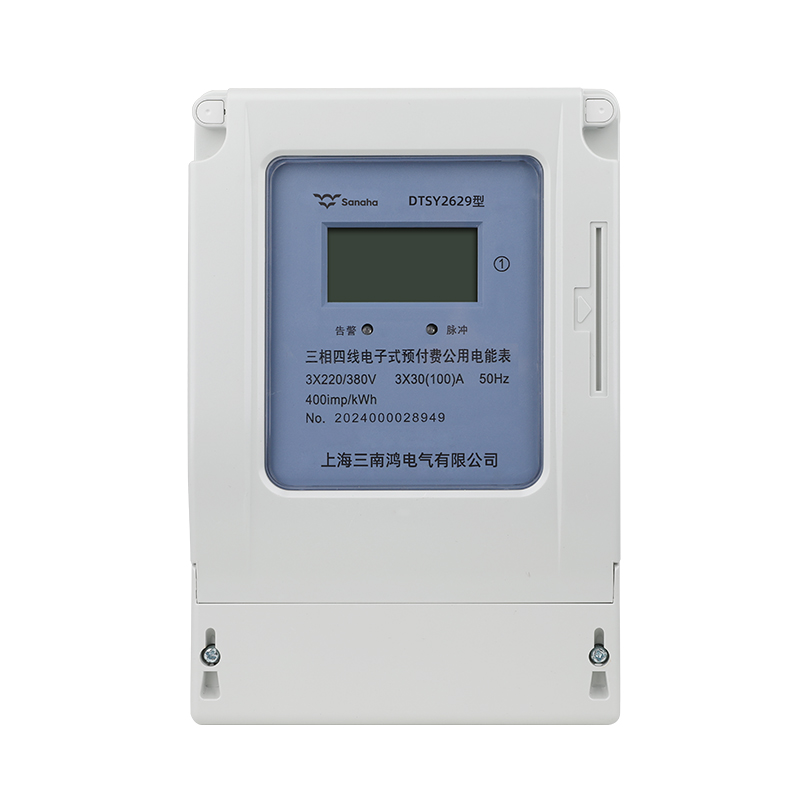

DT(S)SY型系列三相电子式预付费电能表(下称电表)，符合GB/T17215.321-2008和GB/T18460.3-2001标准的电表,用先进的单片机处理系统进行数据的采集、处理和保存。其用途是计量额定频率为50Hz或60Hz的三相有功电能。

主要特点：应用计算机管理，先购电后用电;在额定电流范围内能限制最大使用功率(由供电部门限定)；一表多卡，区域限制,跨区域使用无效,插卡送电，再插卡取电，专卡专用；电卡能双向传递数据:电量为零时:自动拉闸断电;并具有一定的防窃电软件设计等。

本电表适用于环境温度为-25℃~+55℃，相对湿度不超过85%。

二、规格型号及技术指标

2.1规格型号

2.2基本误差(平衡负载误差极限)

注:(Ib额定电流Imax最大电流)

带不平衡负载百分数误差限:有功1.0级表为士2.0，有功2.0级表为士3.0

2.3 起动

在参比电压，参比频率及COS∅=1.0的条件下,负载电流为0.004Ib(I级)、0.005Ib(2级)仪表应能连续计量电量。

2.4潜动

电压回路加额定电压115%，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。

2.5电压范围

工作电压:0.9Un-1.1Un 极限工作电压:0.8Un-1.15Un

2.6功耗

电压线路功耗:≤2W和10VA 电流线路功耗:≤4.0VA

三、主要结构及工作原理

三相电子式预付费电能表是采用进口专用大规模集成电路，16位A/D转换、数字乘法器、应用数字采样处理技术及SMI工艺制造的新型仪表。

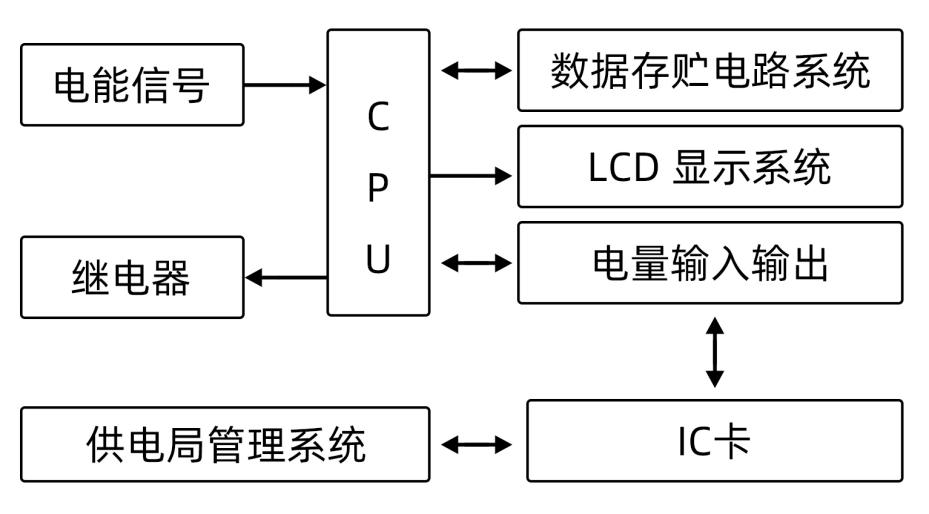

3.1工作原理图

电能表由分压器取得电压采样信号，电流互感器取得电流采样信号，经乘法器得到电压电流乘积信号,再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲。

3.2 数据处理

电能计量脉冲经光电耦合器送CPU处理，运算后存储于EEPROM中。由计算机管理信息系统，通过IC卡读写器，写入一定电量和监控要求的IC卡输入表内微处理器系统，经CPU运算后，提供显示、切断状态信号。

四、安装与使用

4.1电表在出厂时经检验合格，并加封铅印，可安装使用，如无铅封或贮存过久，应请有关部门重新校验加封，方可安装使用。

4.2电表应垂直、不倾斜安装在干燥通风的地力，安装电表的底板应固定在坚固耐火，不易振动的墙上，电表高度约长约1.8m左右，

4.3按线路图接线，拧紧接线螺钉，并紧固一下端扭盒内连接板。

4.4电表上带有互感器接入的CT倍率，电表自己进行换算计算处理，当卡剩余 电量不足时，电表进行拉闸断电。

计度器上的电量就是走字0.01时跳一字,不包括CT倍率。电表累计总电量不包括CT倍率，这样和计度器电量能一致，卡总用电量。卡本次用电量和剩余电量都包含CT倍率。

4.5一表多卡:

用户持有的IC卡不能互换，遗失购电卡时，如果卡上数据在电表上使用时丢失卡，可以到供电部门(售电处)补购一张，补卡后到电表上取回电量数据，当卡上数据在卡上时丢失卡，则无法补卡，只能重新开户新卡。

4.6显示说明:

电表上电显示:全显,常数，版本号(高3字节)，版本号(低3字节)，台区号，CT倍率。表累计总电量，转正常轮显。

用户还没插卡送电时，正常轮显:显示------，台区卡，CT倍率和表累计总电量,表示无人用电,处于待机状态,等待用户插卡用电。

用户插卡送电后，正常轮显:用户编号，卡剩余电量，卡本次用电量。卡总用电量。

插入台区卡显示:显示台区号，CT倍率，转正常轮显。

插入台区清零卡显示:显示E=00，转正常轮显。

插卡数据错误显示:显示Err=n ，n为错误号,转正常轮显。

Err=1,表示码错,Err=2,表示验证码错,Err=3表示校验和错。Err=4,表示密码和数据非法错,Err=5,表示密码错，Err=6,表示卡10次连插不用电出错,Err=7,表示表上转存用户数已达到10个最多,不允许再继续其它用户用电出错,Err=8,表示用户电量数据不在卡上，也不在本电表上,即电量数据在其它表上没有取回，Err=9,表示电表上有用户正在使用，,不允许用电。

4.7电表有两个指示，分别为脉冲灯和跳闸指示灯。

4.8用户卡中，有10次连插计数功能，送电和取电的剩余电量如果相等当作1次,如果某次送电和取电的剩余电量不一样,清计数为0。如果计数达到10次则不允许用电,必须到售电部门进行处理恢复。

4.9用户卡送电后，中间如果连续N分钟不用电没计量，则拉闸断电，用户信息自动转存到电表，允许其它用户插卡送电工作。保存的电表信息允许取回，最多保存10个用户数据，超过10个电表将不允许再用电，必须用户数据取回后再允许使用.此功能可以进行开启和关闭,连续N分钟时间可以设置(00分时此功能关闭,05,10,15,25,30可选,16进制),在台区卡中的转存时间进行设置.不用电判断方法,以连续N分钟如果0.01度电都没有,则判断为不用电。

4.10台区卡上可以设置电表累计总电量,0时电表不进行设置,不为0时要设置到电表,防止台区清零后,电表累计总电量对不上计度器电量数据。

4.11电表限容断电功能通过售电系统中的台区卡进行设置, 超限60秒，实施拉闸断电保护,180秒后自动恢复,不能插用户卡进行恢复.限容功率默认可以定为单相：120%IMAX*UN，三相三线1.732*120%IMAX*UN，三相四线3*120%IMAX*UN。

4.12如果用户送电后,没取电前,就拿卡到供电局买电,卡上数据标示为用户数据在电表上,则售电系统不允许买电,必须取电才允许买。

4.13电表进入使用时，先到售电系统中做台区卡，设置本电表的台区号和限容功率等参数，再可使用用户的购电卡。用户使用时必须电表的台区号和用户卡上的台区号相同才能允许使用。当一个用户正使用此电表时，另一个用户将无法同时使用，必须当前用户使用完毕或转存到电表后，当前电表状态为无用户状态时，才允许下个用户再使用。

4.14故障申报：剩余电量显示为零或负值时，显示“拉闸”提示符，如电表仍继续运行，用户应立即购电，并主动向供电部门反映情况。

4.15当用户要对电表进行清零时，使用台区清零卡进行操作，清零后的电表相当是新出厂的表。但是当电表有用户正在使用或电表内部有用户的数据转存在电表时，将不允许进行清零。

4.16当供电部门要对新的电表进行校表检测时，请在使用台区卡前的表使用测试卡，供电部门测试后，当后面用台区卡时会对电表内的剩余电量进行清零操作。

4.17系统可以使用查询卡，对电表的使用数据进行查看。

4.18系统有管理卡，当电表使用管理卡后，电表将不允许使用，电表进行拉闸，再插一次管理卡后，电表恢复允许使用状态。

4.19用户卡送电到电表成功后显示HELLO,用户卡取电到卡上成功后显示BYE。

4.20电表和系统的详细操作说明，请见用户操作手册或售电系统中的帮助信息。

五、外形尺寸

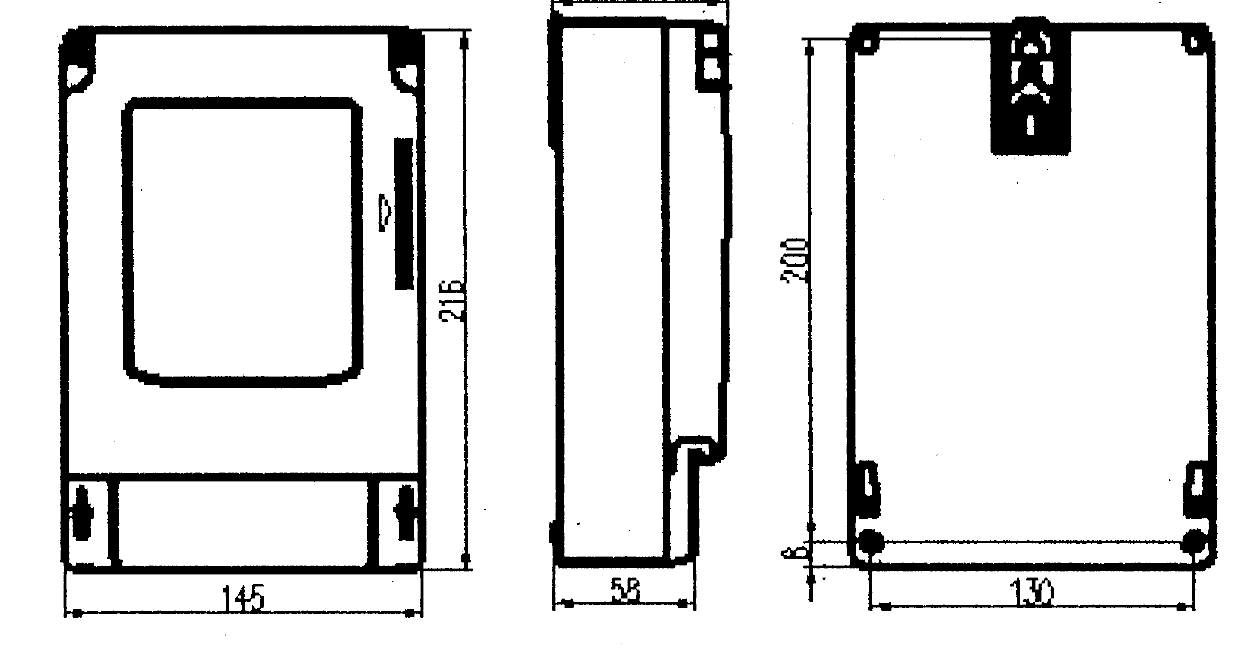

普通壳外形图:

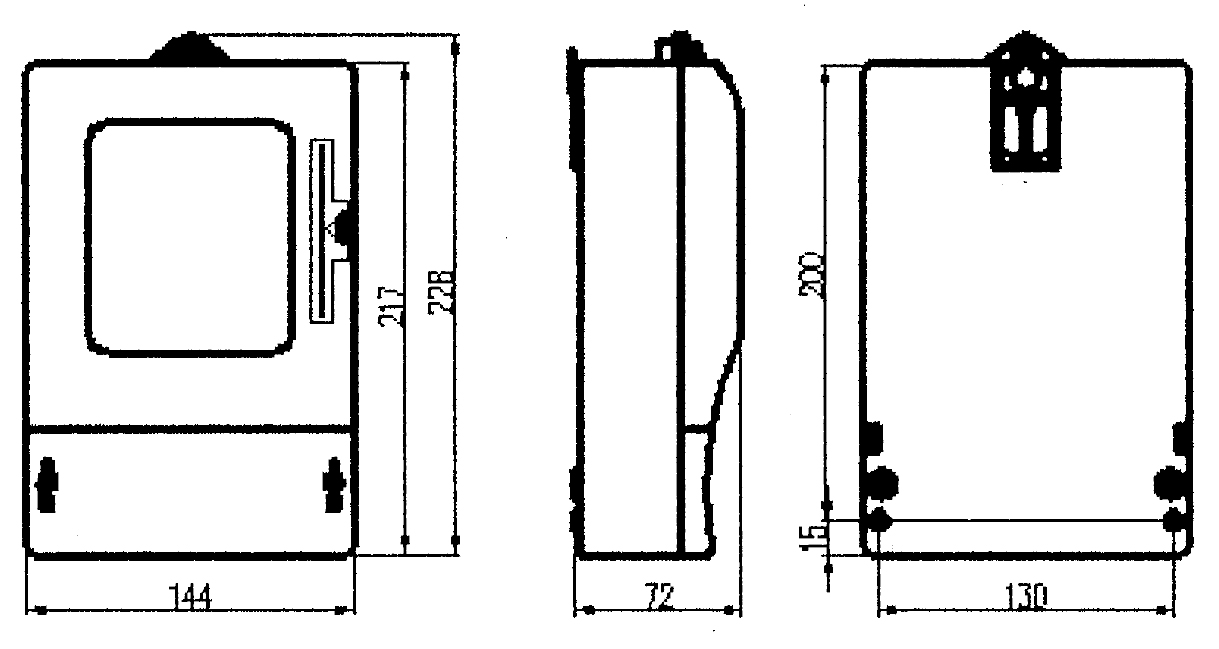

白翻壳，新白甜壳外形图:
